RAWLBOLT R-RB-M10W, průměr 16mm x 60, závit M10

RAWLBOLT R-RB-M10W (Ø16x60 mm)

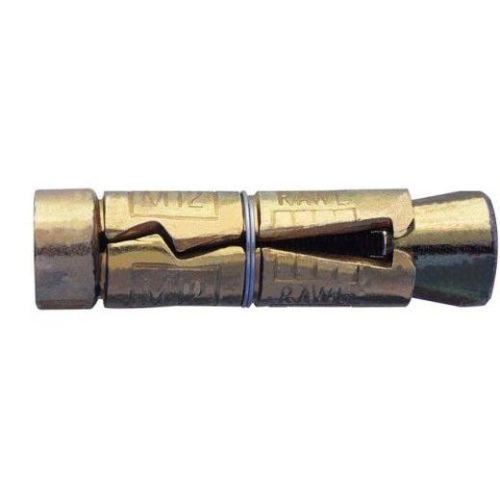

Světově nejpopulárnější univerzální segmentová kotva – válec
Plášťová segmentová kotva - pouzdro s vnitřním závitem
Pro instalaci s metrickým šroubem, nebo závitovou tyčí a maticí (není součástí)
Použití pro beton, duté panely, plnou cihlu a přírodní kámen
Pro kotvení garážových vrat, protipožárních dveří, bezpečnostních mříží, značek, plotů, konzole pro rozvody instalací, atd...

Technická data:
vnitřní závit                          M10
vnější Ø kotvy                      16 mm
Ø vrtáku                              16 mm
délka kotvy                          60 mm

Funkce:

• Kotva doporučena pro aplikace vyžadující požární odolnosti
• Tří kusé rozšiřujícího se pouzdro maximálního rozšíření zajišťuje optimální zátěž a bezpečnost
• Navrženo a vyrobeno pro maximální výkon
• Kotva je opatřena zinkováním
• V řípadě kotvení do plné cihly je nutné vyhnout se kotvení ve spárách

Způsob montáže:

1

---

Vyvrtejte otvor vhodného průměru a hloubky.

2

---

Prach vyfoukněte alespoň 4x ruční pumpou.

3

---

Vložte kotevní pouzdro do otvoru a zatlučte jej, dokud nebude v jedné rovině se zemí, poté vložte šroub s háčkem.

• 1. Vyvrtej otvor požadovaného průměru a hloubky. POZOR: V případě kotvení do cihly je třeba se vyhnout kotvení ve spárách.

  2. Odstraníme vrtnou drť a důkladně vyčistíme otvor pomocí kartáče a pumpičky.

  3. Vsuň plášť kotvy do otvoru a přitloukej kladívkem do okamžiku, kdy se srovná s podkladem
